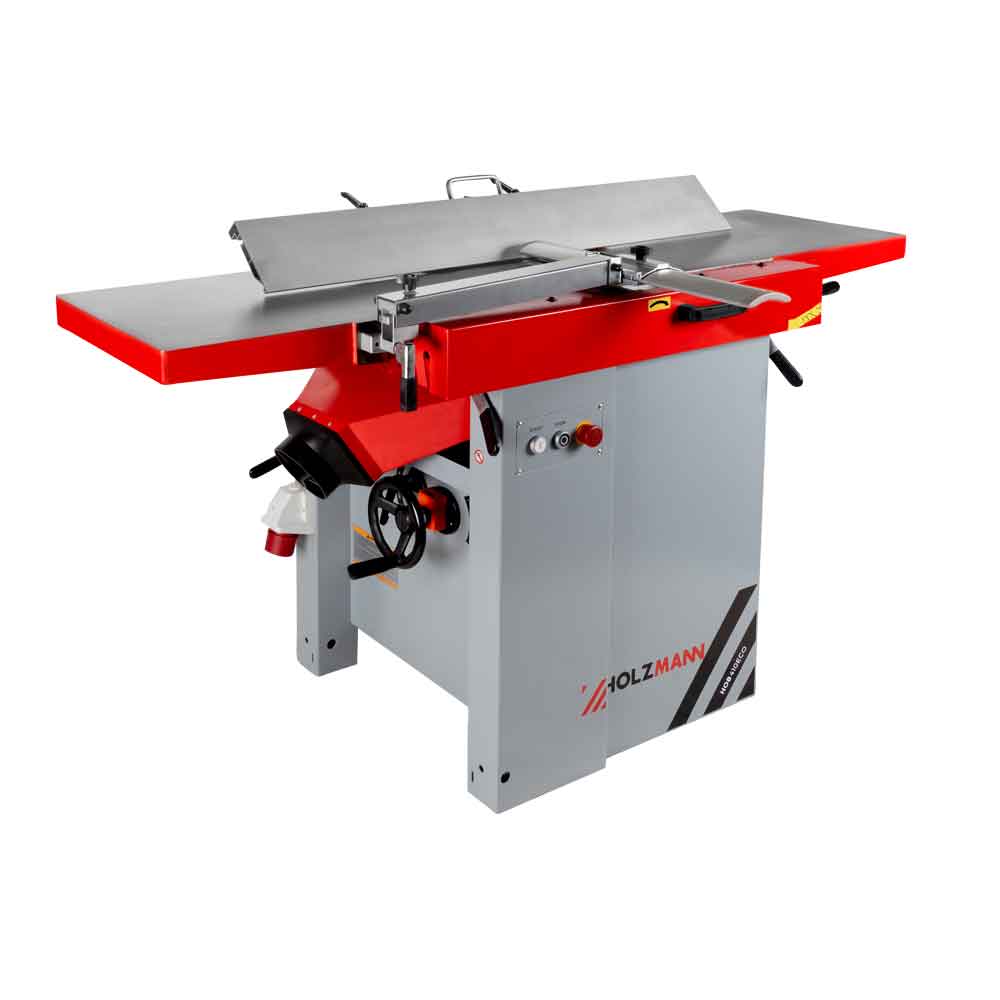

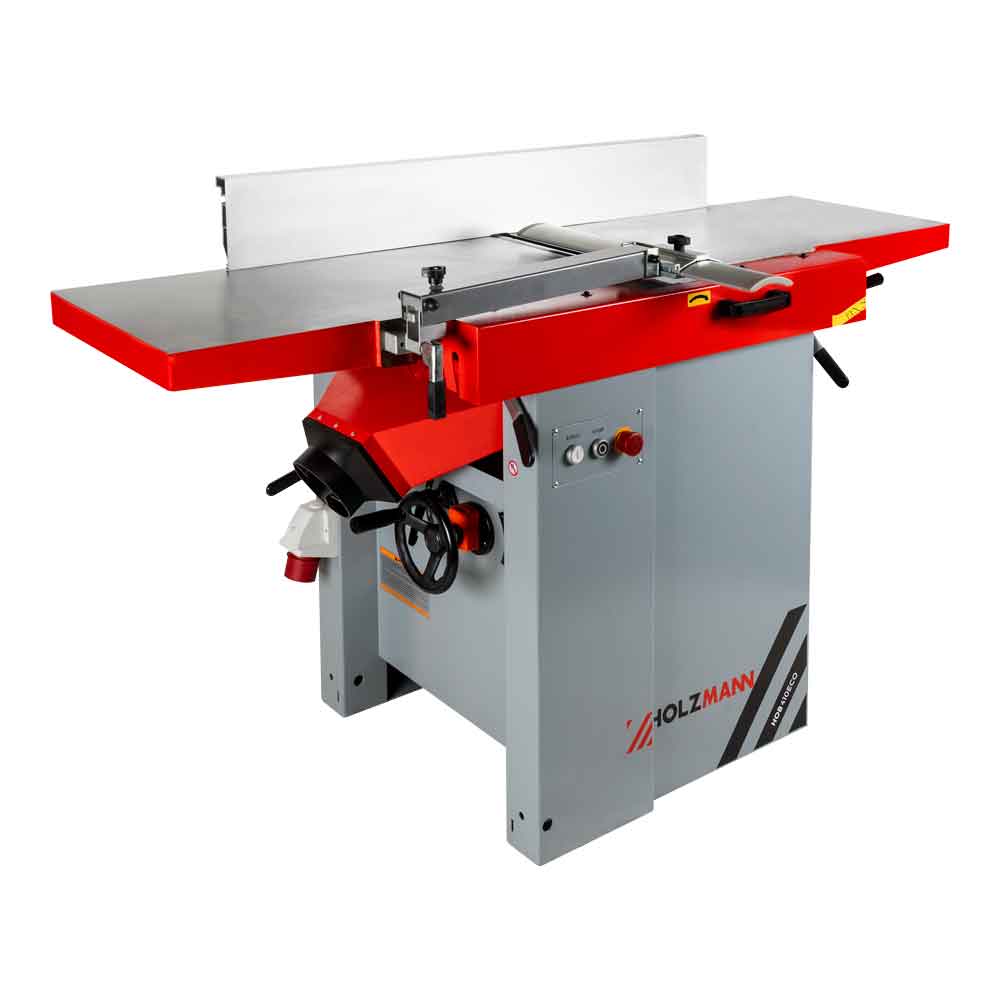

HOLZMANN HOB410ECO_400V Abricht-Dickenhobelmaschine mit 410-mm-Hobelmessern

Die HOLZMANN HOB410ECO_400V ist eine leistungsstarke Abricht- und Dickenhobelmaschine für größere Massivholzwerkstücke. Mit einem 4.000-Watt-Motor, drei nachschärfbaren Streifenhobelmessern und einem 1.660 mm langen Abrichttisch eignet sie sich für ambitionierte Holzwerker, Tischlereien und gewerbliche Werkstätten.

Die Maschine verbindet Abricht- und Dickenhobelfunktion in einer stabilen Konstruktion. Für den Wechsel zum Dickenhobeln wird der komplette Abrichttisch mit wenigen Handgriffen hochgeklappt.

Eine zentrale Höhenverstellung mit Zählwerk erleichtert die genaue Einstellung des Dickentisches. Die spiralverzahnte Einzugswalze und eine Vorschubgeschwindigkeit von 7 m/min unterstützen den gleichmäßigen Transport der Werkstücke.

Die wichtigsten Vorteile der HOLZMANN HOB410ECO

• Kombinierte Abricht- und Dickenhobelmaschine
• Hobelmesserlänge von 410 mm
• Kraftvoller 4.000-Watt-Motor
• Drei montierte Streifenhobelmesser
• Hobelmesser bei ausreichender Restbreite nachschärfbar
• Abrichttisch mit 1.660 × 410 mm
• Dickenhobeltisch mit 650 × 407 mm
• Durchlasshöhe bis 225 mm
• Maximale Spanabnahme beim Abrichten: 4 mm
• Maximale Spanabnahme beim Dickenhobeln: 3 mm
• Vorschubgeschwindigkeit von 7 m/min
• Spiralverzahnte Einzugswalze
• Zentrale Dickentisch-Höhenverstellung
• Zählwerk zur Kontrolle der Einstellung
• Gesamter Abrichttisch hochklappbar
• Abrichtanschlag von 0 bis 45° schwenkbar
• Messereinstelllehre im Lieferumfang
• Optionaler Verlängerungstisch erhältlich

Abrichten und Dickenhobeln mit einer Maschine

Die HOLZMANN HOB410ECO kombiniert zwei zentrale Arbeitsschritte der Massivholzbearbeitung.

Beim Abrichthobeln wird zunächst eine ebene Bezugsfläche hergestellt. Anschließend lässt sich eine Werkstückkante rechtwinklig oder in einem eingestellten Winkel hobeln.

Beim Dickenhobeln wird die gegenüberliegende Werkstückseite parallel bearbeitet und das Holz auf die gewünschte Stärke gebracht.

Damit eignet sich die Maschine zur Vorbereitung von Massivholz für Möbelbau, Innenausbau, Türen, Rahmen, Tischplatten und andere Holzprojekte.

Drei nachschärfbare Streifenhobelmesser

Die Hobelwelle besitzt drei durchgehende Streifenhobelmesser mit einer Länge von 410 mm. Sie rotiert mit 5.500 min⁻¹ und ermöglicht dadurch eine hohe Anzahl an Messerschnitten pro Minute.

Ein Vorteil klassischer Streifenmesser besteht darin, dass sie bei ausreichender Restbreite fachgerecht nachgeschärft werden können. Dadurch lassen sich die Messer über mehrere Schärfzyklen verwenden.

Nach dem Schärfen oder Austauschen müssen alle drei Hobelmesser exakt auf derselben Höhe eingestellt werden. Eine passende Messereinstelllehre gehört zum Lieferumfang.

Abrichthobel mit langem Arbeitstisch

Der Abrichttisch misst 1.660 × 410 mm und bietet eine großzügige Auflagefläche für längere Bretter, Bohlen und Kanthölzer. Die Arbeitshöhe beträgt 850 mm.

Beim Abrichten können pro Arbeitsgang maximal 4 mm Material abgenommen werden. Die geeignete Zustellung hängt von Holzart, Werkstückbreite, Faserverlauf und gewünschter Oberflächenqualität ab.

Schwenkbarer Abrichtanschlag

Der Abrichtanschlag misst 1.100 × 150 mm und bietet auch größeren Werkstücken eine stabile Anlagefläche.

Er lässt sich von 0 bis 45° schwenken. Dadurch können neben rechtwinkligen Kanten auch Fasen und definierte Winkel hergestellt werden.

Vor dem Hobeln müssen Winkel, Position und sichere Klemmung des Anschlags kontrolliert werden.

Dickenhobeln bis 225 mm Werkstückhöhe

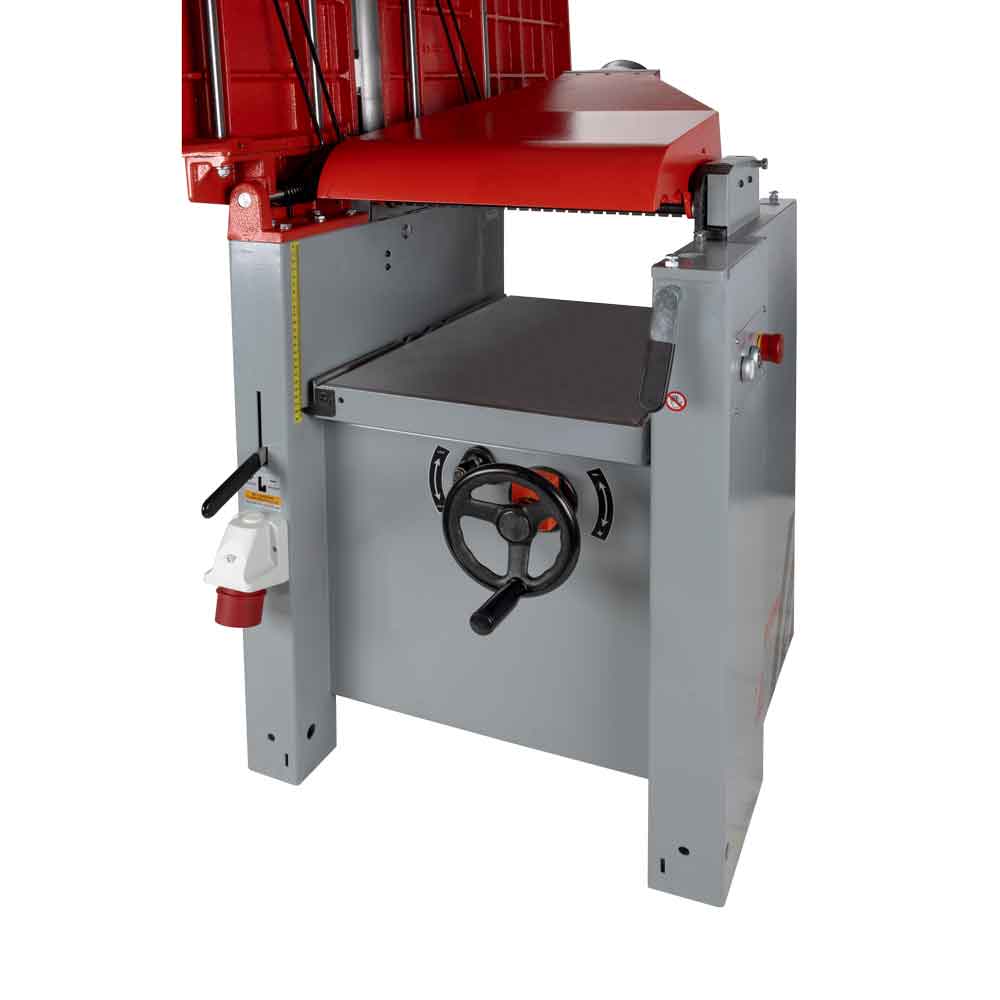

Der Dickenhobeltisch besitzt eine Größe von 650 × 407 mm. Die maximale Durchlasshöhe beträgt 225 mm.

Beim Dickenhobeln können pro Durchgang maximal 3 mm Material abgenommen werden. Bei breiten, harten oder schwierigen Werkstücken können mehrere Durchgänge mit geringerer Zustellung zu einem besseren Ergebnis führen.

Zentrale Höhenverstellung mit Zählwerk

Die Höhe des Dickenhobeltisches wird über eine leichtgängige zentrale Verstellung angepasst. Das integrierte Zählwerk unterstützt die Kontrolle der eingestellten Werkstückdicke.

Dadurch lassen sich mehrere Werkstücke reproduzierbar auf ein einheitliches Maß hobeln.

Gleichmäßiger Vorschub mit 7 m/min

Eine spiralverzahnte Einzugswalze transportiert das Werkstück kontrolliert in die Maschine. Die Vorschubgeschwindigkeit beträgt 7 m/min.

Der gleichmäßige automatische Vorschub unterstützt ein einheitliches Hobelbild und erleichtert die Bearbeitung längerer und schwerer Werkstücke.

Für zusätzliche Werkstückauflage ist optional der Erweiterungstisch HOB410ECO_ET erhältlich.

Einfaches Umrüsten auf Dickenhobeln

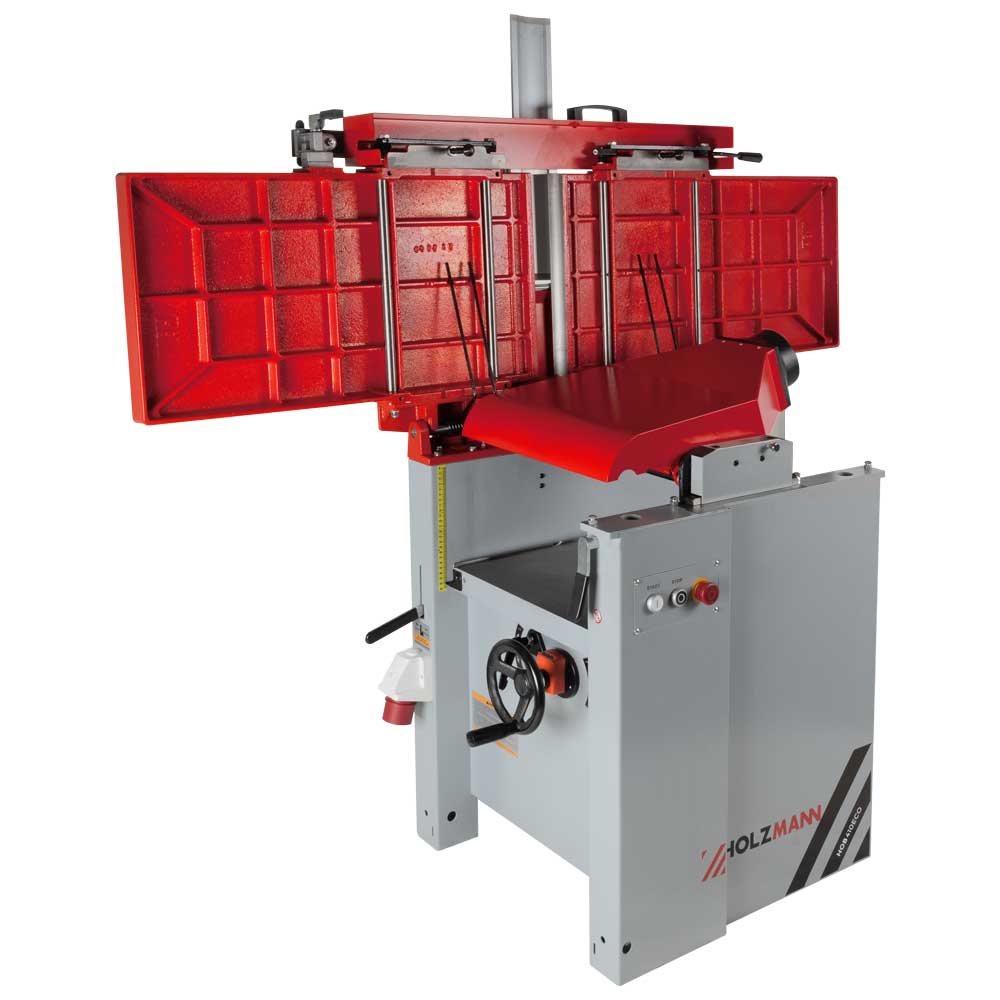

Für den Wechsel vom Abrichten zum Dickenhobeln wird der gesamte Abrichttisch hochgeklappt. Dies erleichtert das Umrüsten und ermöglicht einen schnellen Wechsel zwischen beiden Bearbeitungsarten.

Vor dem Hochklappen oder Absenken des Tisches muss die Maschine vollständig ausgeschaltet und die Hobelwelle zum Stillstand gekommen sein.

Einsatzbereiche der HOLZMANN HOB410ECO

Die Hobelmaschine eignet sich unter anderem für:

• Abrichten sägerauer Bretter
• Herstellen ebener Bezugsflächen
• rechtwinkliges Hobeln von Werkstückkanten
• Dickenhobeln auf ein einheitliches Maß
• Bearbeiten breiter Massivholzwerkstücke
• Möbel- und Innenausbau
• Herstellung von Tischplatten
• Türen-, Rahmen- und Fensterbau
• Bearbeitung von Bohlen und Kanthölzern
• ambitionierte und professionelle Holzwerkstätten

Technische Daten der HOLZMANN HOB410ECO_400V

Lieferumfang

• HOLZMANN HOB410ECO_400V Hobelmaschine
• Drei montierte Streifenhobelmesser
• Schwenkbarer Abrichtanschlag
• Messereinstelllehre
• Montagewerkzeug
• Schiebeholz

Absauganlage, Absaugschläuche, Gleitmittel, Magneteinstelllehre und Erweiterungstisch gehören nur zum Lieferumfang, wenn sie im jeweiligen Angebot ausdrücklich aufgeführt sind.

Optional erhältliches Zubehör

Für die HOLZMANN HOB410ECO sind unter anderem erhältlich:

• Erweiterungstisch HOB410ECO_ET
• Magneteinstelllehre MEL2
• Absauganlagen für 230 oder 400 V
• Absaugschläuche
• Rollböcke und Werkstückauflagen
• Spezialgleitmittel für Hobeltische

Vor dem Kauf muss die Kompatibilität des Zubehörs mit der Maschine geprüft werden.

Hinweise zur Absaugung

Für einen sauberen und sicheren Betrieb sollte eine geeignete Absauganlage mit ausreichender Luftleistung verwendet werden.

Beim Abricht- und Dickenhobeln entstehen große Mengen an Holzspänen. Eine unzureichende Absaugung kann zu Ablagerungen, Verstopfungen und einer verminderten Spanabfuhr führen.

Hinweise zur sicheren Verwendung

Der elektrische Anschluss der 400-V-Maschine muss fachgerecht erfolgen. Vor der ersten Inbetriebnahme ist die korrekte Drehrichtung zu kontrollieren. Bei falscher Drehrichtung darf die Hobelmaschine nicht betrieben werden.

Vor Wartung, Reinigung oder Messerwechsel muss die Maschine ausgeschaltet, vom Stromnetz getrennt und gegen unbeabsichtigtes Einschalten gesichert werden.

Zur persönlichen Schutzausrüstung gehören insbesondere:

• geeigneter Gehörschutz
• Schutzbrille
• Sicherheitsschuhe
• körpernah anliegende Arbeitskleidung
• geeigneter Atemschutz bei unzureichender Stauberfassung

Häufige Fragen zur HOLZMANN HOB410ECO

Welche Hobelmesser sind in der Maschine verbaut?

Die HOB410ECO besitzt drei durchgehende, nachschärfbare Streifenhobelmesser mit einer Länge von 410 mm.

Welche maximale Werkstückhöhe ist beim Dickenhobeln möglich?

Die maximale Durchlasshöhe beträgt 225 mm.

Welche Motorleistung besitzt die HOB410ECO?

Die Maschine besitzt eine Dauerleistung S1 von 4.000 Watt.

Benötigt die Hobelmaschine einen 400-V-Anschluss?

Ja. Die HOB410ECO wird mit 400 V, drei Phasen und 50 Hz betrieben.

Wie hoch ist die maximale Spanabnahme?

Beim Abrichten beträgt die maximale Spanabnahme 4 mm. Beim Dickenhobeln sind maximal 3 mm möglich.

Wie schnell läuft der automatische Vorschub?

Die Vorschubgeschwindigkeit beim Dickenhobeln beträgt 7 m/min.

Wie wird die Dickentischhöhe eingestellt?

Der Dickentisch wird über eine zentrale Höhenverstellung positioniert. Ein Zählwerk unterstützt die Kontrolle der eingestellten Werkstückstärke.

Wird der Abrichttisch zum Dickenhobeln hochgeklappt?

Ja. Für den Wechsel zum Dickenhobeln wird der komplette Abrichttisch hochgeklappt.

Kann der Abrichtanschlag geneigt werden?

Ja. Der Abrichtanschlag lässt sich zwischen 0 und 45° einstellen.

Ist eine Messereinstelllehre enthalten?

Ja. Eine Einstelllehre für die Hobelmesser gehört zum Lieferumfang.

Ist ein Verlängerungstisch enthalten?

Nein. Der Erweiterungstisch HOB410ECO_ET ist optional erhältlich.

Können die Hobelmesser nachgeschärft werden?

Ja. Die Streifenhobelmesser sind grundsätzlich nachschärfbar, sofern die vorgeschriebenen Mindestmaße und Herstellervorgaben eingehalten werden.

Was ist der Unterschied zur HOB410ECOSMW2?

Die HOB410ECO arbeitet mit drei durchgehenden, nachschärfbaren Streifenhobelmessern. Die HOB410ECOSMW2 besitzt dagegen eine Spiralmesserwelle mit 44 einzelnen Wendeschneidplatten.

Die Streifenmesser-Ausführung bietet einen günstigeren Einstieg und nachschärfbare Messer. Bei der Spiralmesser-Ausführung können einzelne beschädigte Schneidplatten separat gedreht oder ausgetauscht werden.

Fazit

Die HOLZMANN HOB410ECO_400V Abricht-Dickenhobelmaschine verbindet einen kraftvollen 4-kW-Motor mit drei nachschärfbaren 410-mm-Streifenmessern, 225 mm Durchlasshöhe und komfortabler zentraler Dickentischverstellung. Der hochklappbare Abrichttisch und das enthaltene Einstellwerkzeug machen sie zu einer vielseitigen Lösung für größere Massivholzarbeiten.
