Holzmann Plattenaufsetzrahmen zu SHT310
Preise inkl. derzeit gültiger MwSt. zzgl. ggf. Versandkosten
Lieferzeit 10 Tage
- Artikel-Nr.: SHT310PAR
- EAN Code: 9120058378263
- Versandgewicht in kg: 61,6

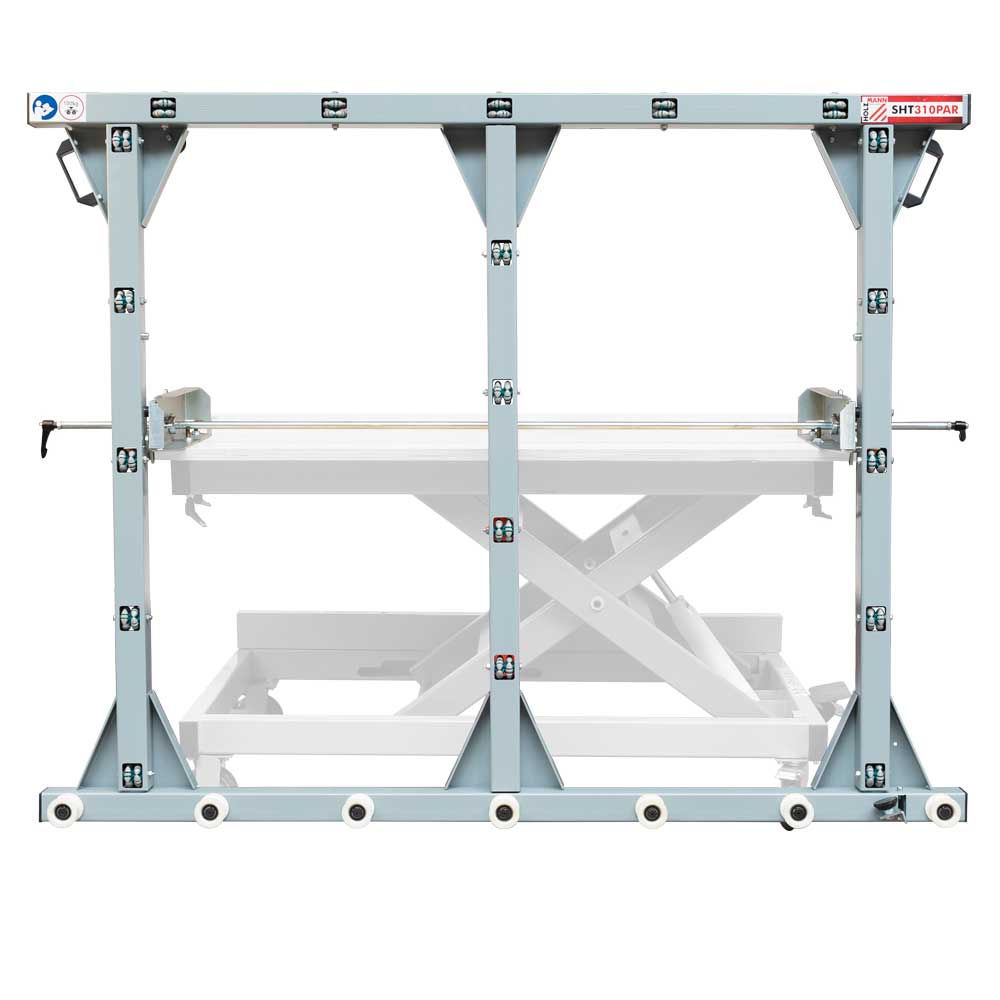

HOLZMANN SHT310PAR Plattenaufsetzrahmen für Scherenhubtisch SHT310
Der HOLZMANN SHT310PAR Plattenaufsetzrahmen erweitert den Scherenhubtisch SHT310 um eine praktische Hilfe für die Handhabung größerer Platten. Laufrollen erleichtern das Be- und Abladen, während der Schwenkmechanismus das Ausrichten des Plattenmaterials unterstützt.
Der Rahmen misst 1850 × 1440 mm und ist für eine maximale Nutzlast von 100 kg ausgelegt. Er nimmt geeignete Werkstücke mit einer Dicke von bis zu 40 mm auf.
Die wichtigsten Vorteile
- Passend zum HOLZMANN SHT310: abgestimmte Erweiterung für den Scherenhubtisch.
- Schwenkbereich von 0 bis 80°: Platten zwischen liegender und aufgerichteter Position bewegen.

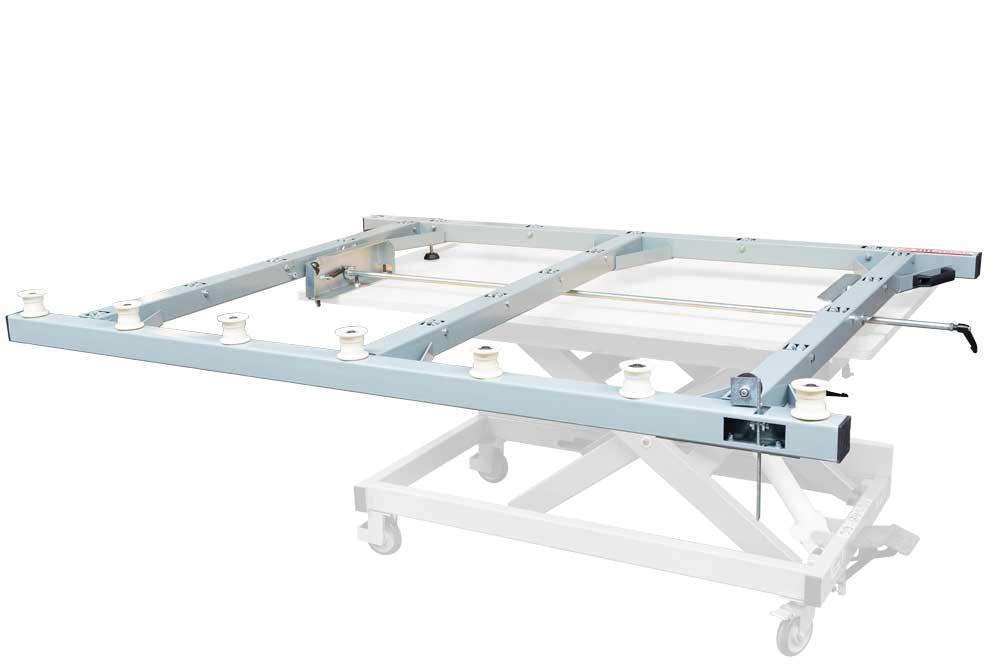

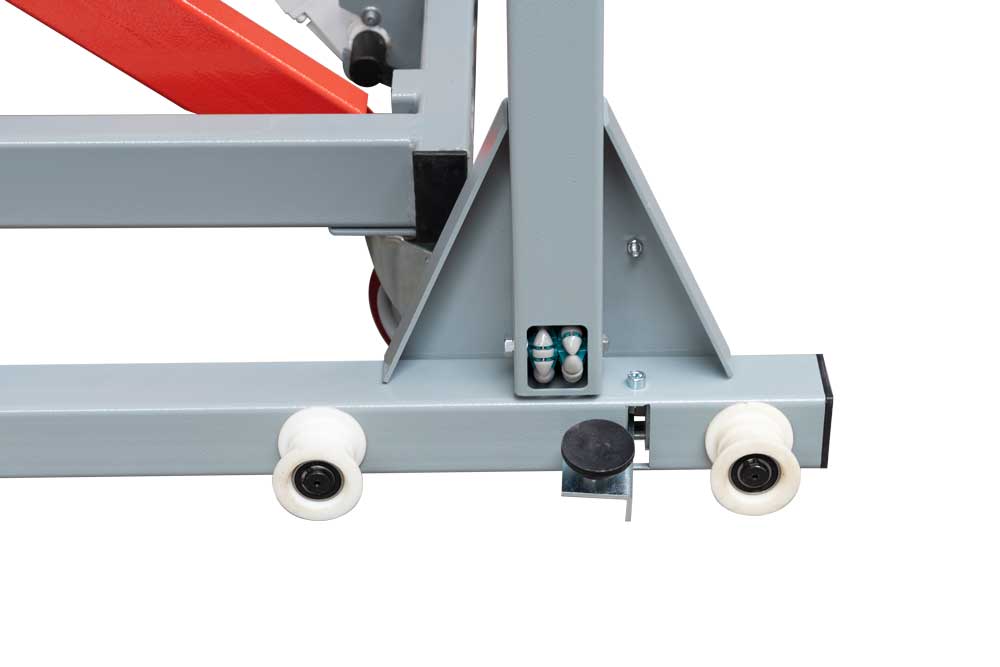

- Laufrollen am Rahmen: erleichtern das Auflegen und Abnehmen.
- 100 kg maximale Nutzlast: für geeignete Plattenmaterialien.

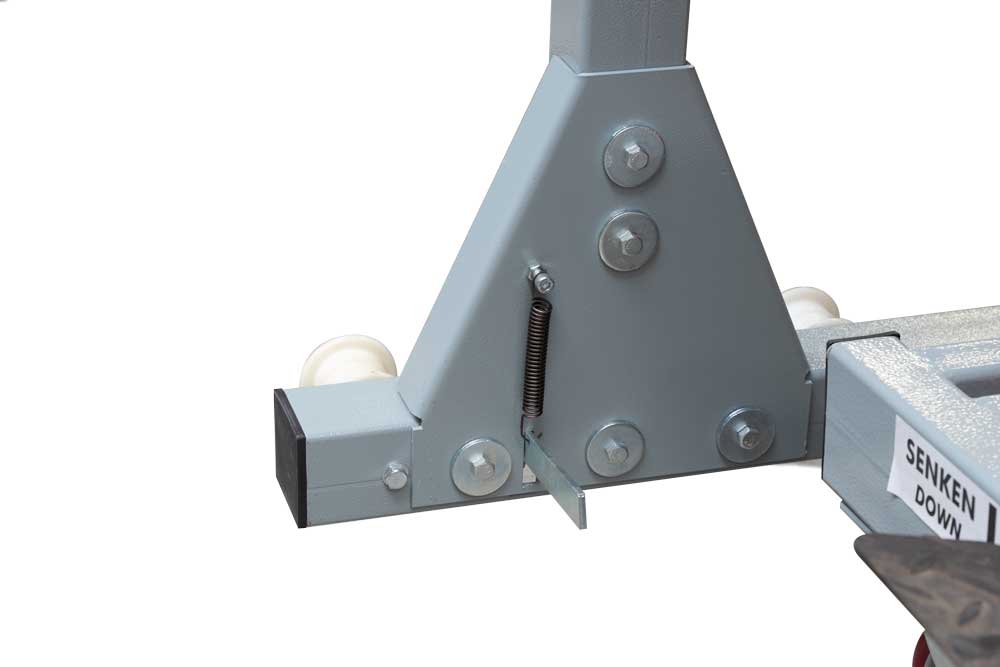

- Plattenstopper inklusive: zur Positionierung der aufgenommenen Platte.
- Für Einpersonenbedienung konzipiert: Schwenkmechanismus unterstützt die Handhabung.
Große Platten einfacher bereitstellen
Großformatige Platten sind durch ihre Abmessungen häufig unhandlich. Der SHT310PAR ergänzt den höhenverstellbaren Scherenhubtisch um eine Auflage, die das Bereitstellen und Ausrichten geeigneter Platten erleichtert.
Die Laufrollen am Rahmen unterstützen das Be- und Abladen. In Verbindung mit dem SHT310 entsteht eine praktische Lösung zur Materialbereitstellung und zum Bestücken von Maschinen.

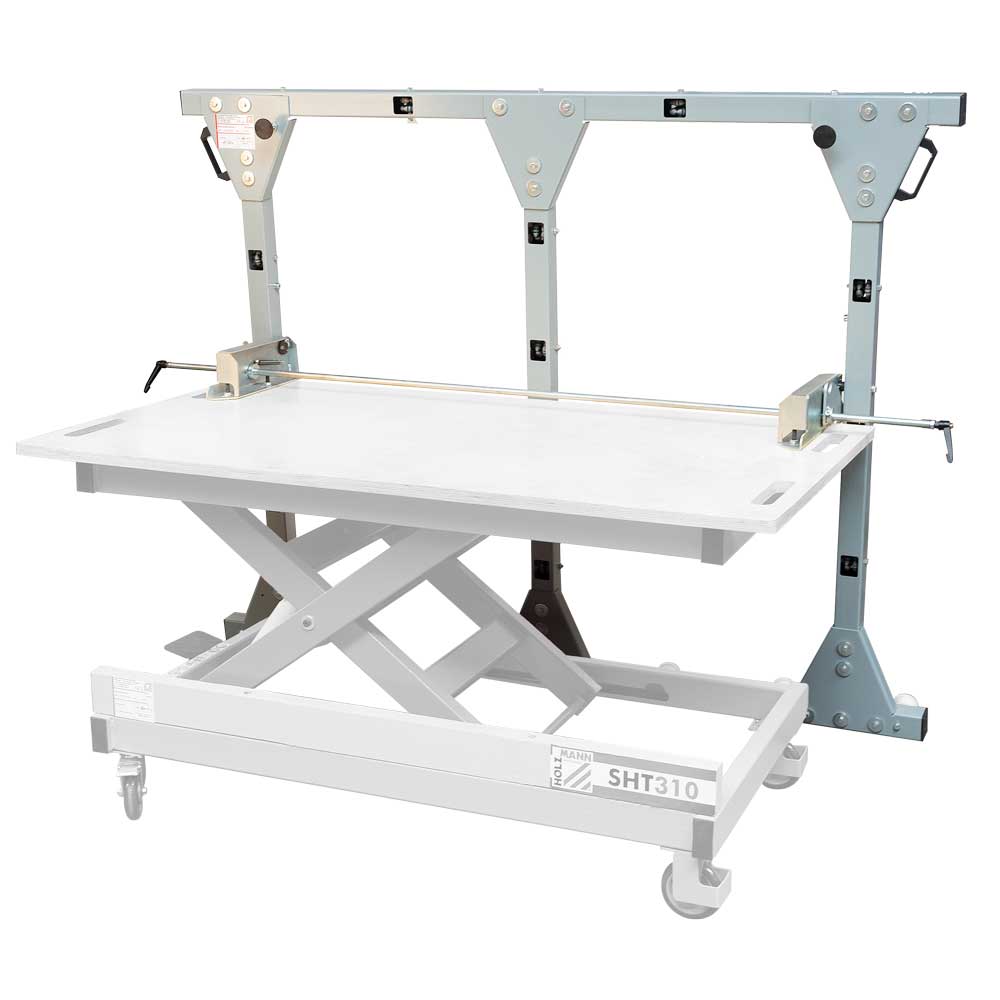

Schwenkbare Aufnahme für unterschiedliche Positionen
Der Rahmen lässt sich innerhalb eines Bereichs von 0 bis 80° schwenken. Dadurch kann die Position der Platte an den jeweiligen Arbeitsschritt angepasst werden.
Montage und Demontage sind auf den HOLZMANN SHT310 abgestimmt. Für den Einsatz des Aufsetzrahmens gelten dessen eigene Belastungsgrenzen: maximal 100 kg Nutzlast und 40 mm Werkstückdicke.
Technische Daten
| Merkmal | Wert |
|---|---|
| Modell | HOLZMANN SHT310PAR |
| Ausführung | Plattenaufsetzrahmen |
| Passender Scherenhubtisch | HOLZMANN SHT310 |
| Rahmengröße | 1850 × 1440 mm |
| Maximale Nutzlast | 100 kg |
| Maximale Werkstückdicke | 40 mm |
| Schwenkbereich | 0–80° |
| Laufrollen am Rahmen | Vorhanden |
| Plattenstopper | Enthalten |
| Nettogewicht | 53 kg |
| Bruttogewicht | 62 kg |
| Verpackungsmaße | 1880 × 290 × 170 mm |
| EAN | 9120058378263 |
Ausstattung
- Plattenaufsetzrahmen für HOLZMANN SHT310
- Schwenkmechanismus
- Laufrollen zum Be- und Abladen
- Plattenstopper
Der Scherenhubtisch SHT310 ist separat erhältlich.
Häufige Fragen
Ist der Scherenhubtisch enthalten?
Nein. Der SHT310PAR ist die Erweiterung für den separat erhältlichen SHT310.
Wie stark darf der Rahmen belastet werden?
Die maximale Nutzlast beträgt 100 kg.
Welche Plattendicke ist zulässig?
Die maximale Werkstückdicke beträgt 40 mm.
Kann der Rahmen von einer Person bedient werden?
Der Schwenkmechanismus ist laut Hersteller für die Bedienung durch eine Person konzipiert.
