HOLZMANN FSM25AUTO Flächenschleifmaschine 400 V mit Automatikzyklus und DRO

Die HOLZMANN FSM25AUTO_400V bietet einen automatischen Schleifzyklus mit Vorschleifen, Feinschleifen und Ausfeuern. Ihr verwindungssteifer Gussunterbau bildet die Grundlage für das Flachschleifen von Metallwerkstücken.

Ein 500 × 250 mm großer Magnetaufspanntisch, die 2-Achsen-Digitalanzeige und motorisierte Zustellbewegungen unterstützen die Bearbeitung. Der Hersteller nennt maximale Werkstückabmessungen von 500 × 254 × 275 mm.

Die wichtigsten Vorteile

• Automatischer Schleifzyklus: drei Bearbeitungsphasen.
• Magnetaufspanntisch inklusive: Magnetisierung und Entmagnetisierung am Bedienpult.

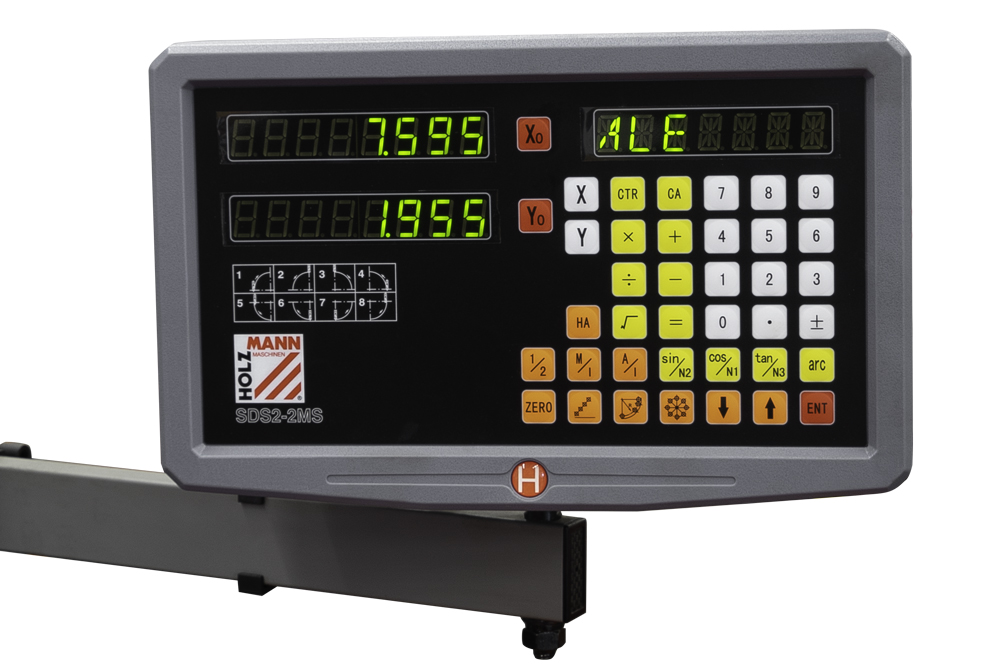

• 2-Achsen-DRO: Anzeige von Schleifscheibenzustellung und Tischposition.
• Hydraulischer Längsvorschub: einstellbar von 7 bis 23 m/min.
• Motorisierte Querzustellung: Schrittweite am Bedienpult einstellbar.
• Servomotorische Höhenverstellung: automatische Zustellung im Schleifzyklus.
• Zeitgesteuerte Zentralschmierung: automatische Versorgung aller Führungen.

Automatisch schleifen und manuell einrichten

Die Maschine kombiniert hydraulische Längsbewegung mit motorisierter Quer- und Höhenzustellung. Einstellbare Umschaltpositionen begrenzen die Tischbewegungen.

Für das Einrichten stehen zusätzliche manuelle Einstellmöglichkeiten zur Verfügung. Die Digitalanzeige erleichtert das Ablesen der Positionen.

Kühlung und Schleifscheibenpflege

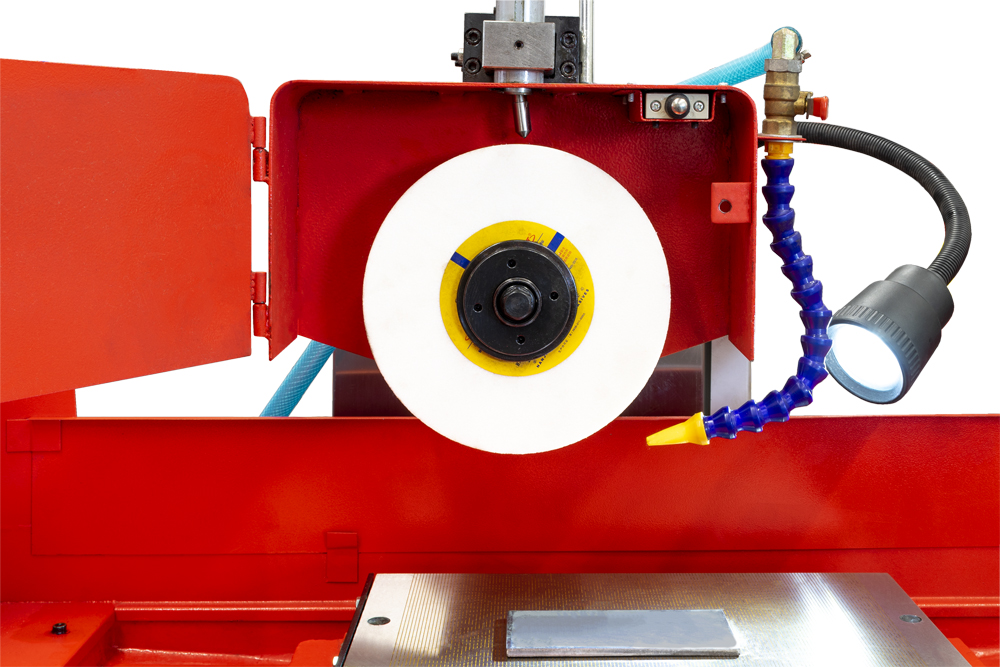

Die Kühlmittelversorgung umfasst Pumpe, Tank und Verschlauchung. Eine Abziehvorrichtung mit Diamant ist direkt an der Maschine vorhanden. Welle und Stand zum Auswuchten der Schleifscheibe gehören ebenfalls zum Lieferumfang.

Schleifscheibe, Zustellung und Kühlschmierstoff müssen auf Werkstoff und Bearbeitungsaufgabe abgestimmt werden.

Technische Daten

Lieferumfang und Ausstattung

• HOLZMANN FSM25AUTO_400V mit Magnetaufspanntisch
• Schleifscheibe Ø 200 × 20 mm, Weißkorund 46
• Kühlmittelpumpe und Tank
• Auswuchthilfen: Welle und Stand
• Werkzeug
• 2-Achsen-Digitalanzeige
• LED-Arbeitslicht
• Hydraulikaggregat mit Pumpe, Motor und Kühler
• Abziehvorrichtung mit Abziehdiamant

Häufige Fragen

Welche Schritte umfasst der Automatikzyklus?

Vorschleifen, Feinschleifen und Ausfeuern.

Ist die Digitalanzeige eine CNC-Steuerung?

Eine CNC-Steuerung ist nicht ausgewiesen. Die DRO zeigt zwei Achspositionen an.

Lassen sich alle Metalle magnetisch spannen?

Nein, das Werkstück muss ausreichend magnetisierbar sein. Andernfalls ist eine geeignete alternative Spannlösung erforderlich.
