Holzmann Drehmaschine ED420FXL_230V
Preise inkl. derzeit gültiger MwSt. zzgl. ggf. Versandkosten
Sofort versandfertig, Lieferzeit ca. 1-3 Tage**
- Artikel-Nr.: ED420FXL
- EAN Code: 9120132140533
- Versandgewicht in kg: 90

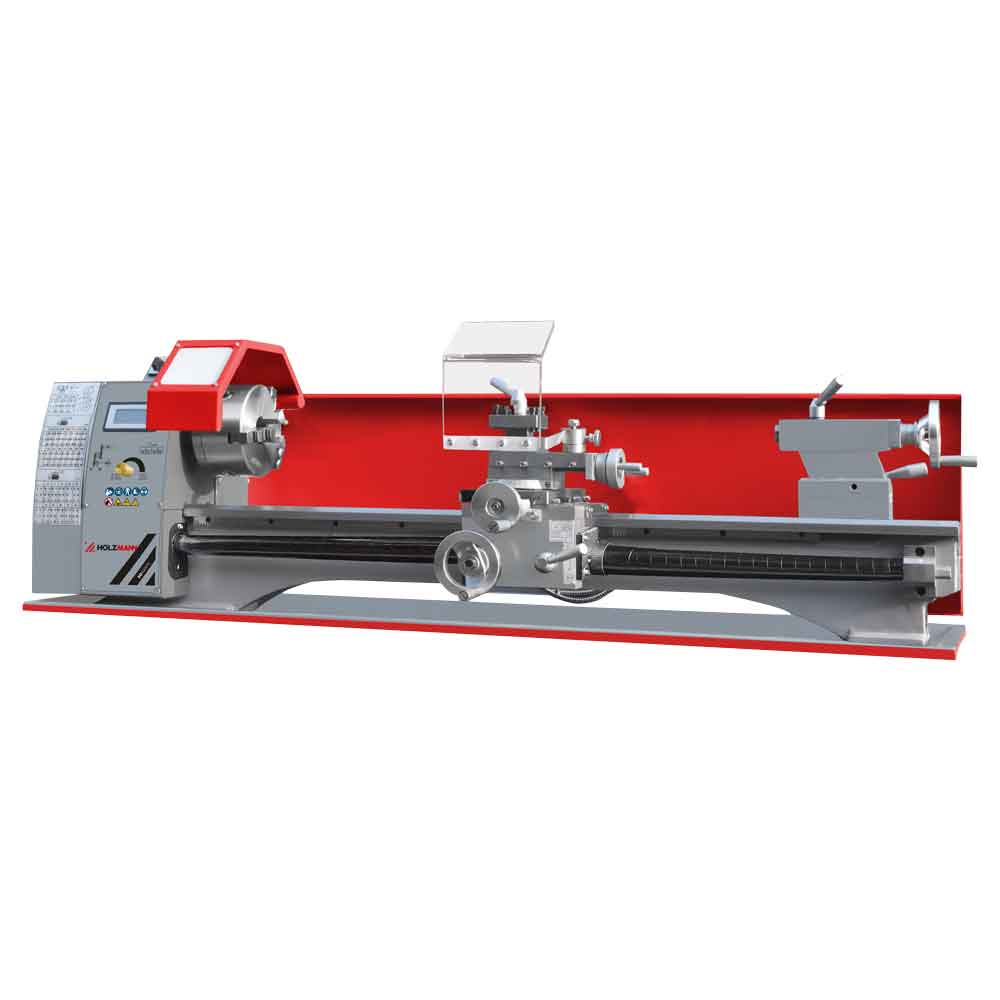

HOLZMANN ED420FXL_230V Metalldrehbank mit variabler Drehzahl und 735 mm Spitzenweite
Die HOLZMANN ED420FXL_230V ist eine kompakte Tischdrehmaschine mit 735 mm Spitzenweite, 38 mm Spindelbohrung und 750 Watt Motorleistung S1. Die Spindeldrehzahl ist stufenlos regelbar und wird digital angezeigt.
HOLZMANN sieht die Maschine für die Bearbeitung von Stahl, Guss, NE-Metallen und Kunststoffen vor. Die induktiv gehärtete, präzisionsgeschliffene Prismenbettführung und die in nachstellbaren Kegelrollenlagern gelagerte Hauptspindel unterstützen präzise Dreharbeiten.
Die wichtigsten Vorteile
- 230-V-Betrieb
- Variable Drehzahl von 50 bis 2.500 min⁻¹
- Automatischer Längsvorschub
- Metrische Gewinde und Zollgewinde möglich
- Rechts- und Linkslauf am Bedienfeld wählbar
- Zum Kegeldrehen versetzbarer Reitstock
- Wechselrädersatz inklusive
Kompakte Drehmaschine für längere Werkstücke
Die vergleichsweise große Spitzenweite bietet Spielraum für längere Werkstücke bei kompakter Bauform. Für die Aufstellung ist eine stabile, ausreichend tragfähige Arbeitsfläche erforderlich.
Die tatsächlich nutzbare Bearbeitungslänge hängt von Spannmitteln, Werkzeuganordnung und Abstützung ab. Vor Arbeitsbeginn sollten die verfügbaren Freiräume sorgfältig geprüft werden.
Variable Drehzahl und automatischer Vorschub
Die Drehzahlregelung erleichtert die Anpassung an Werkstoff, Werkzeug und Werkstückdurchmesser. Die Leitspindel ermöglicht automatisches Längsdrehen und Gewindeschneiden mit entsprechender Einrichtung.
Hinweis zum Linkslauf: Laut Hersteller arbeitet die Maschine beim Rückwärtsdrehen mit halber Geschwindigkeit.
Technische Daten
| Merkmal | Wert |
|---|---|
| Modell | HOLZMANN ED420FXL_230V |
| Motorleistung S1 | 750 W |
| Netzspannung | 230 V / 50 Hz |
| Spitzenweite | 735 mm |
| Max. Umlaufdurchmesser über Bett | 210 mm |
| Max. Umlaufdurchmesser über Querschlitten | 140 mm |
| Spindelbohrung | 38 mm |
| Spindelkonus | MK5 |
| Reitstockkonus | MK2 |
| Spindeldrehzahl | 50–2.500 min⁻¹ |
| Längsvorschub | 0,11 / 0,152 / 0,198 mm/U |
| Verfahrweg Längsschlitten laut Hersteller | 736 mm |
| Verfahrweg Querschlitten | 75 mm |
| Verfahrweg Oberschlitten | 55 mm |
| Pinolenweg | 55 mm |
| Metrische Gewinde | 0,3–3 mm |
| Zollgewinde | 10–44 TPI |
| Max. Werkzeugaufnahme | 12 × 12 mm |
| Aufstellmaß | 1.200 × 340 × 360 mm |
| Nettogewicht | 79 kg |
| EAN | 9120132140533 |
Lieferumfang
- HOLZMANN ED420FXL_230V Tischdrehmaschine
- Dreibackenfutter Ø 125 mm
- Vierfachstahlhalter
- Feste Körnerspitze MK5
- Feste Körnerspitze MK2

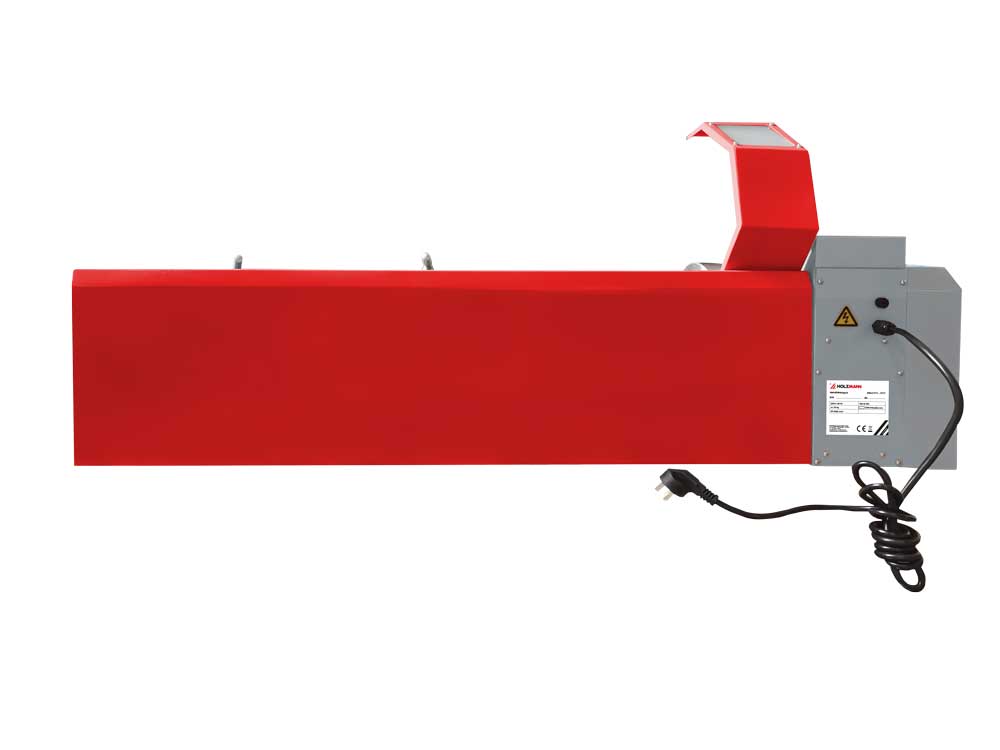

- Spänerückwand und Spänewanne
- Wechselrädersatz
- Bedienwerkzeug
Häufige Fragen zur HOLZMANN ED420FXL
Benötigt die Drehmaschine Starkstrom?
Nein. Die ED420FXL_230V arbeitet mit 230 V / 50 Hz.
Zeigt das Display die Schlittenpositionen an?
Das Display dient zur Drehzahlanzeige. Eine digitale Positionsanzeige gehört nicht zur ausgewiesenen Serienausstattung.
Können metrische Gewinde und Zollgewinde geschnitten werden?
Ja. Der Hersteller nennt metrische Steigungen von 0,3 bis 3 mm und Zollgewinde von 10 bis 44 TPI.
Ist ein Untergestell enthalten?
Ein Untergestell ist im angegebenen Lieferumfang nicht aufgeführt. Die Maschine ist als Tischdrehmaschine ausgeführt.
