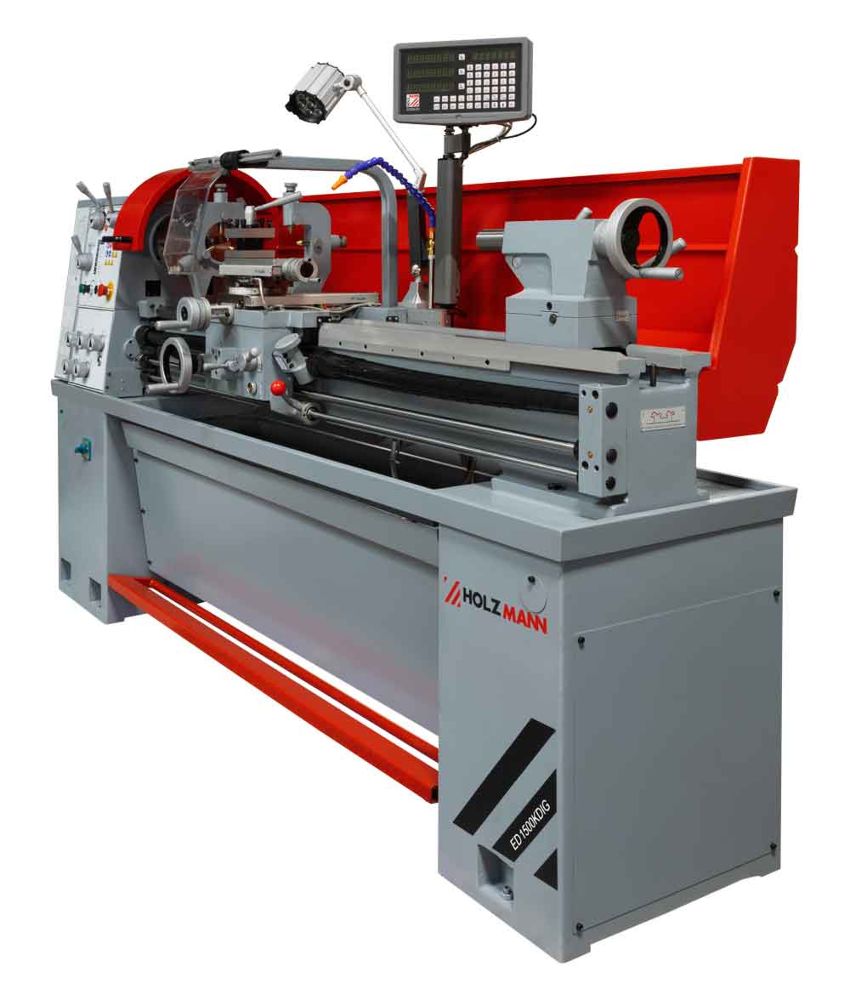

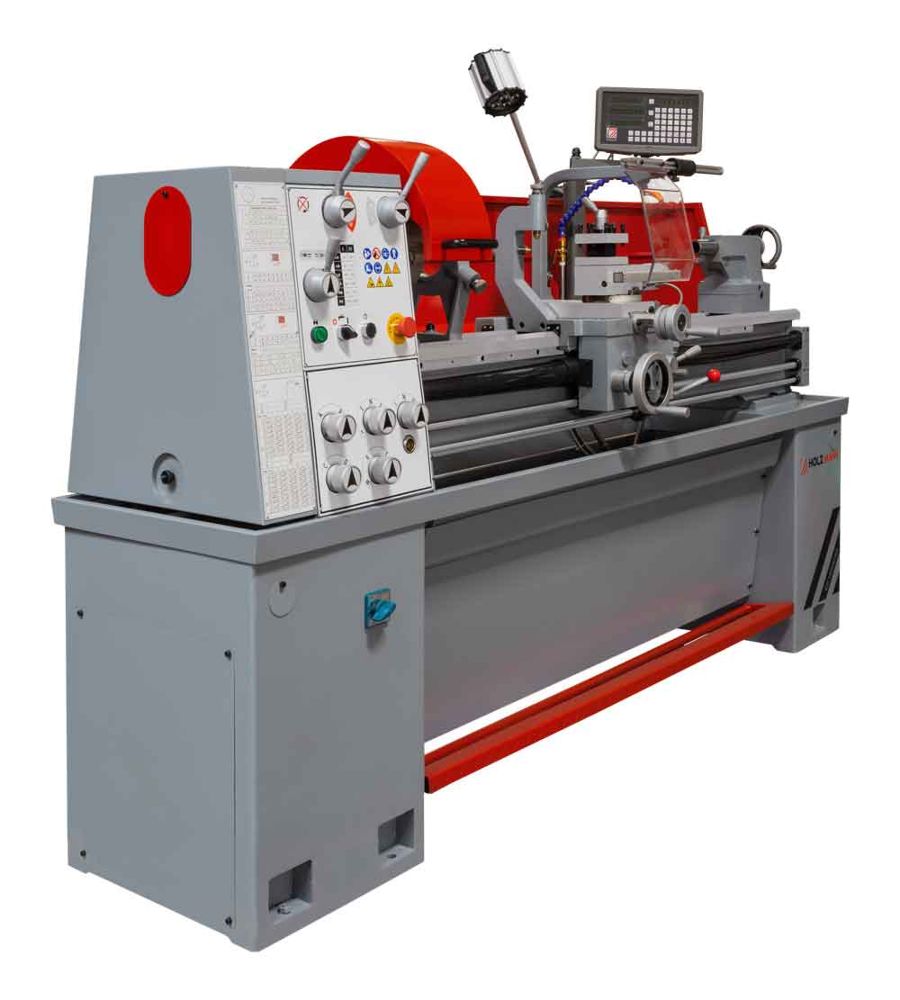

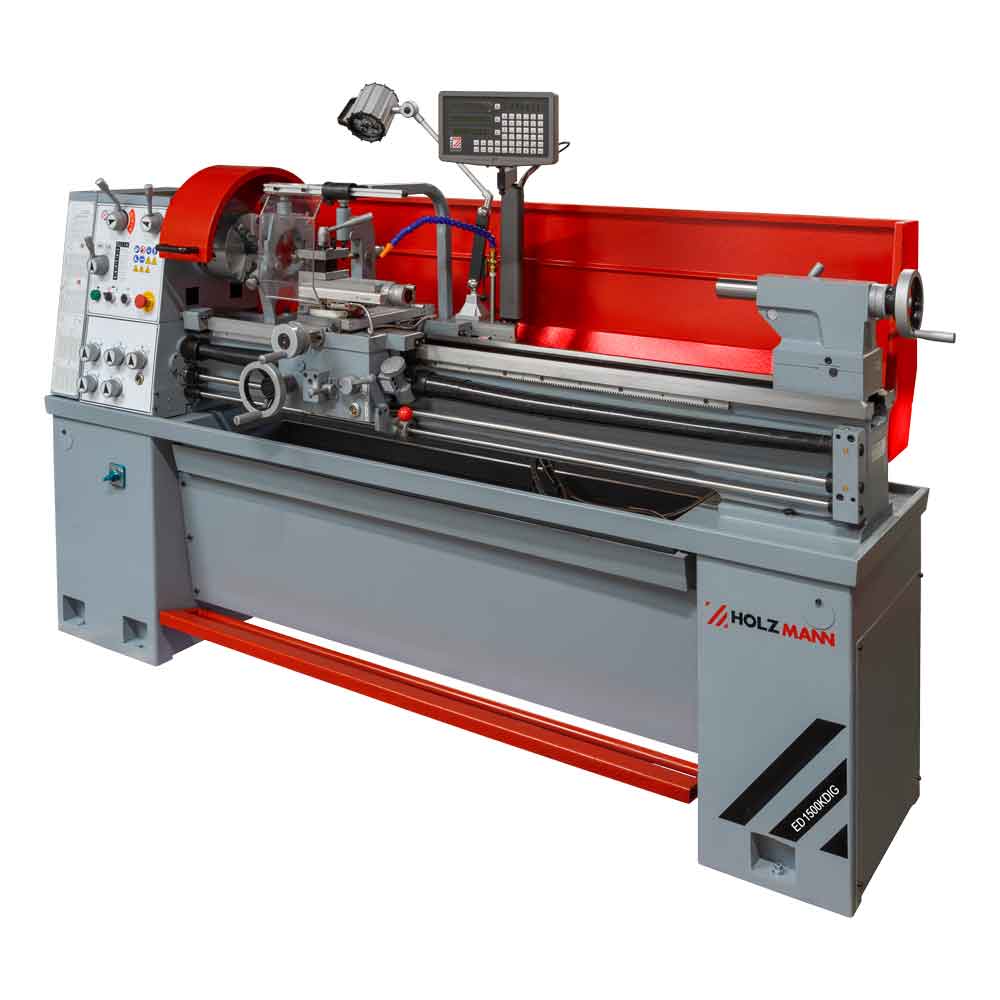

Holzmann Drehmaschine ED1500KDIG_400V

Motordaten

• Motorleistung S1 in W 2000

• Spannung 400 V / 50Hz


Allgemeine Abmessungen

• Aufstellmaß in mm 2570 x 780 x 1800

• Bettbreite in mm 220

• Betthöhe in mm 270


Drehmaschinen

• Spitzenweite in mm 1500

• Spitzenhöhe in mm 200

• max. Umlaufdurchmesser Bett in mm 400

• max. Umlaufdurchmesser Querschlitten in mm 250

• Drehspindeldrehzahl in min-1 45-2000 (12)

• Spindelbohrung in mm 56

• Spindel Konus MK6/MT6

• Reitstockkonus MK4/MT4

• Längsvorschub 0,02-0,85 mm/U (64)

• Quervorschub 0,005-0,22 mm/U (64)

• Verfahrweg Längsschlitten in mm 1175

• Verfahrweg Querschlitten in mm 180

• Verfahrweg Oberschlitten in mm 110

• Pinolenweg in mm 110

• Gewinde Metrisch in mm/r 0,8-14 (36)

• Gewinde Zoll 2-28 TPI (36)

• max. Werkzeugaufnahme 30 x 20 mm


Lautstärke und Vibrationen:

• Schall-Druckpegel in dB(A) 78


Gewicht

• Bruttogewicht in kg 980

• Nettogewicht in kg 880


Versandmaße

• Verpackungsbreite in mm 760

• Verpackungslänge in mm 2.470

• Verpackungshöhe in mm 1.600


Allgemeine Daten

• EAN Code 9120132140243

• Vielseitige, besonders wertbeständige Leit- und Zugspindel Drehmaschine
• ideal geeignet für den Einsatz in Werkzeugbau, Fertigung und Ausbildungsstätten
• serienmäßig übergroße Spindelbohrung mit Ø 56 mm ermöglicht Bearbeitung großer Wellendurchmesser
• elektromagnetische Fußbremse - für maximale Sicherheit und minimale Nebenzeiten durch sofortigen Spindelstopp
• induktiv gehärtete und präzisionsgeschliffene Prismenbettführungsbahn
• höchste Laufruhe dank präzise verarbeiteter Getriebekomponenten sowie vibrationshemmendem Gussmaschinenbett
• Getriebe und Hauptspindel gehärtet und präzisionsgeschliffen, in Ölbad laufend
• gewuchtete Hauptspindel, hohe Rundlaufgenauigkeit der Spindelnase (< 0,009mm)
• Camlock D5 Spindelaufnahme

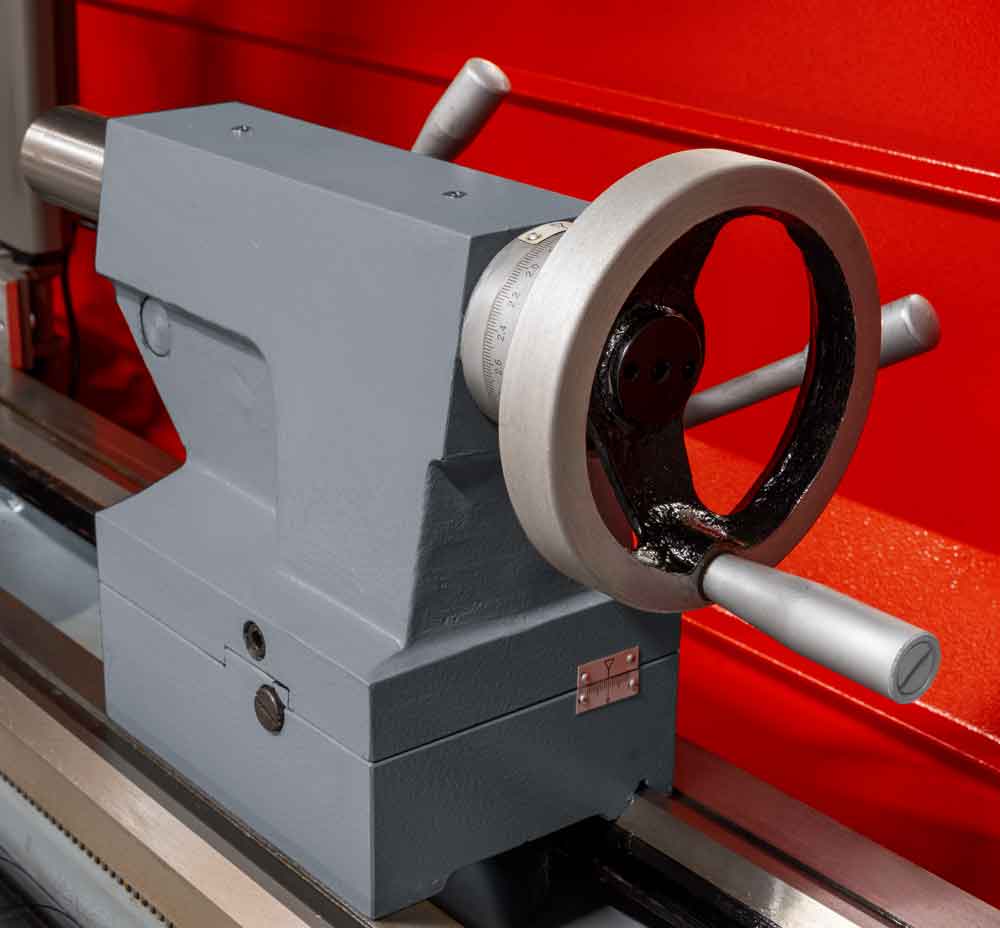

• Reitstock kann zum Kegeldrehen +/- 5mm verschoben werden
• Schlittenführungen durch Keilleisten einfach nachstellbar
• 2-stufen Motor serienmäßig

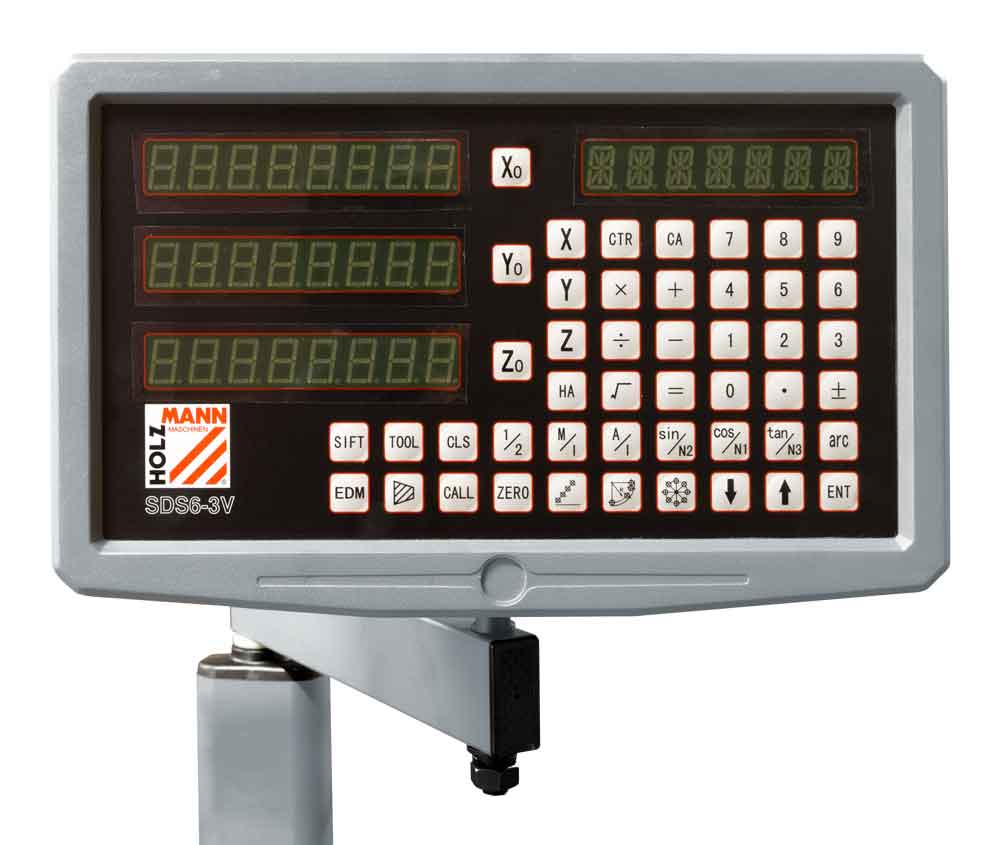

• digitale Positionsanzeige (3-Achsen) für erleichterte Bedienung

Lieferumfang: 3-Backenfutter Ø 200mm inkl. Bohr- und Drehbacken,  4-Backenfutter Ø 200mm, Planscheibe Ø 320mm, 2x feste Körnerspitze, Reduzierhülse MK 6/4, feststehende Lünette, mitlaufende Lünette, Maschinenhalogenleuchte, Spänerückwand, Kühlmitteleinrichtung, Gussuntergestell, Gewindeuhr,1 Satz Wechselräder, Bedienwerkzeug
