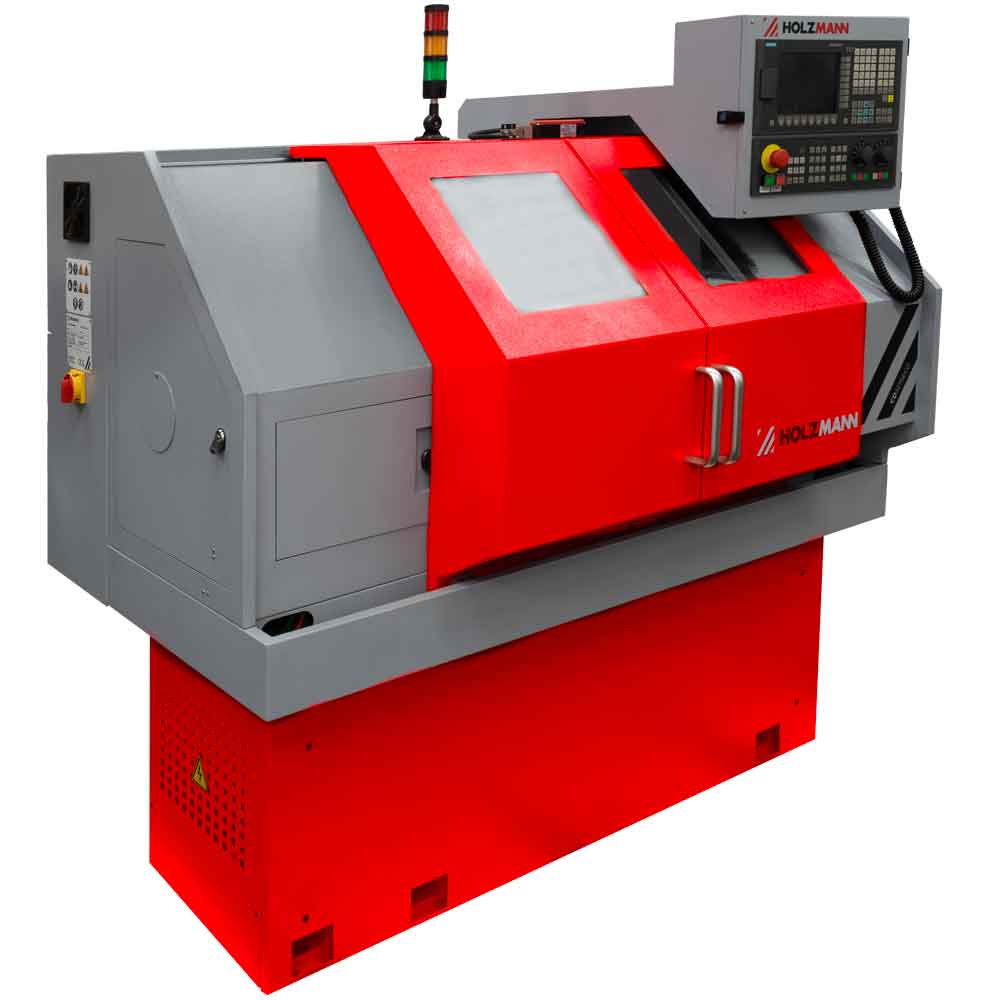

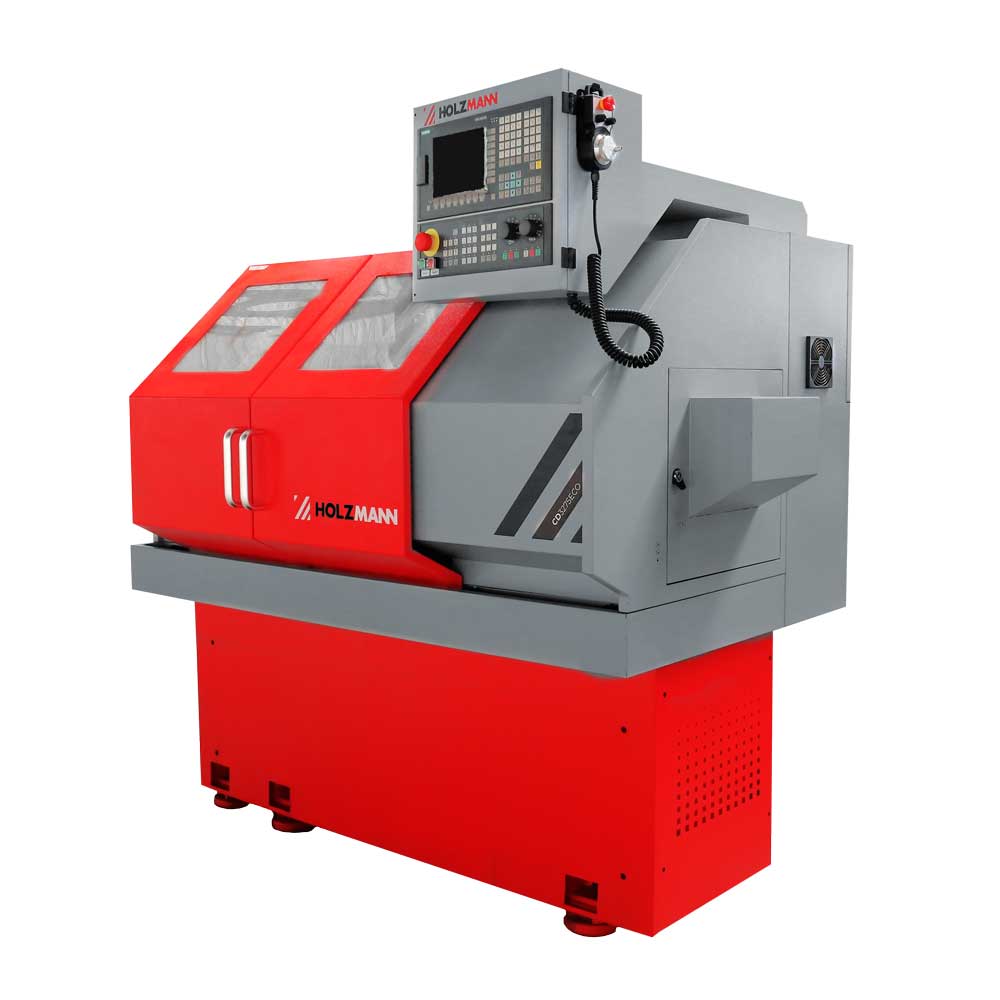

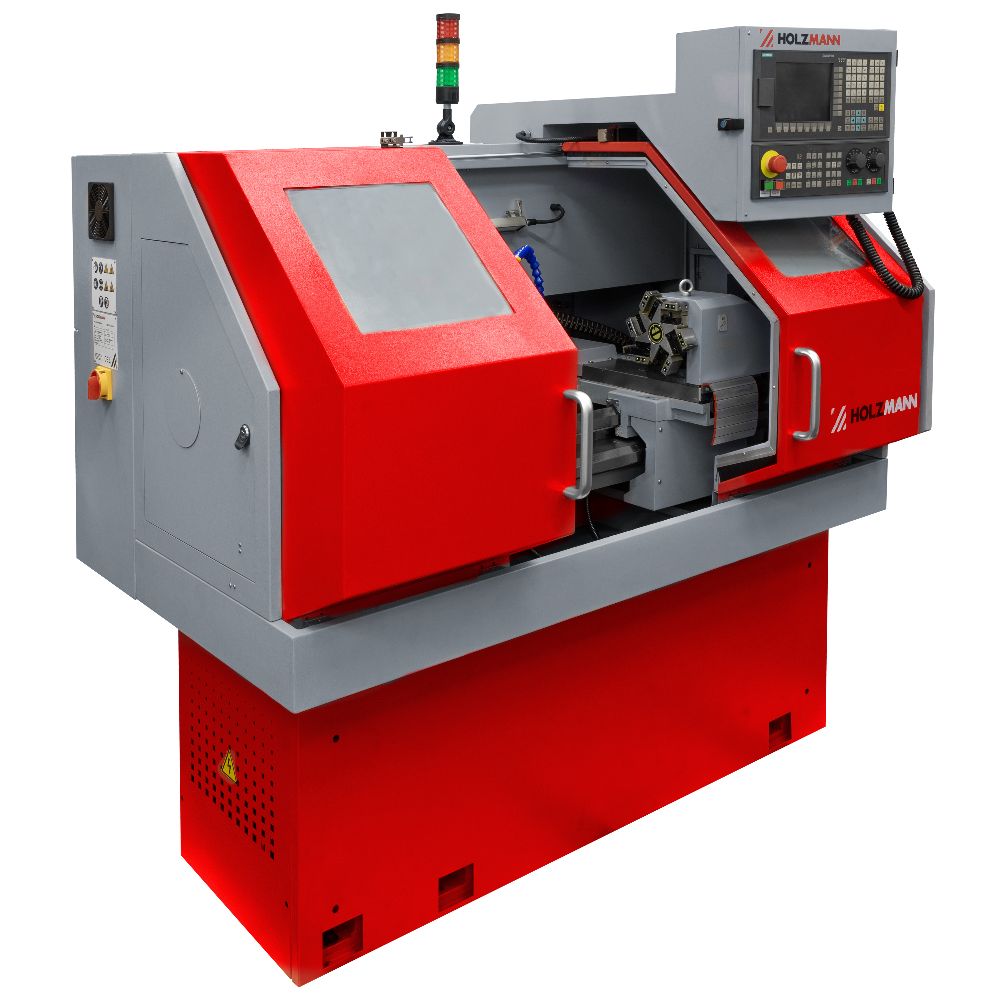

HOLZMANN CD3275ECO_400V CNC-Drehmaschine mit Siemens 808D Advanced
Die HOLZMANN CD3275ECO_400V ist eine CNC-Metalldrehmaschine mit Siemens 808D Advanced Steuerung, 3,7-kW-Hauptmotor und 6-fach-Werkzeughalter. Sie eignet sich für Metallbearbeitungsbetriebe und Ausbildungswerkstätten, die programmierte Drehbearbeitungen durchführen möchten.
Die Maschine bietet 750 mm Spitzenweite und einen maximalen Umlaufdurchmesser von 320 mm über dem Maschinenbett. Ein manuelles Dreibackenfutter und ein manueller Reitstock ergänzen die Ausstattung.
Die wichtigsten Vorteile
- Siemens 808D Advanced CNC-Steuerung
- Präzisionsgelagerte Hauptspindel
- 160-mm-Dreibackenfutter
- Sechs Werkzeugplätze
- Kühlmitteleinheit und Zentralschmierung
- Eilgang: 3 m/min in X und 6 m/min in Z
- Spindelaufnahme A2-5
CNC-Drehtechnik für Werkstatt und Ausbildung
Mit der CNC-Steuerung lassen sich programmierte Bearbeitungsabläufe ausführen. Das unterstützt wiederkehrende Fertigungsaufgaben und ermöglicht es, Kenntnisse in Programmierung, Einrichtung und Werkzeugkorrektur praktisch zu vermitteln.
Hinweis zur Sprache: Vorinstalliert ist Englisch. Ein deutsches Sprachpaket sowie weitere Sprachpakete sind auf Anfrage erhältlich.

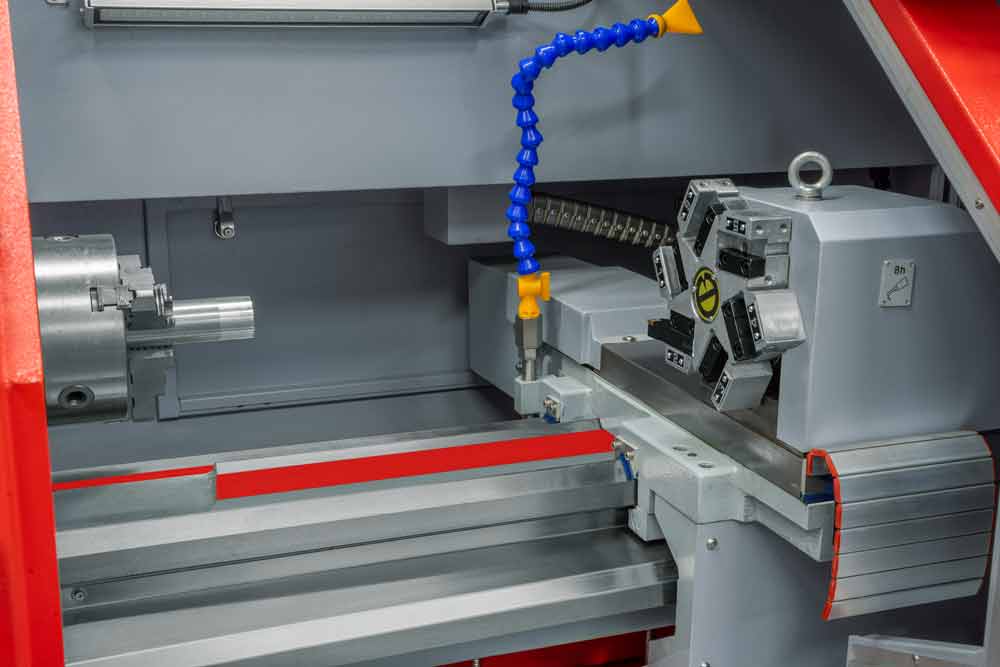

Manuelle Werkstückspannung und sechs Werkzeugplätze
Das Dreibackenfutter wird manuell gespannt. Der Werkzeughalter bietet sechs Plätze, sodass unterschiedliche Werkzeuge für aufeinanderfolgende Arbeitsschritte vorbereitet werden können.
Für die Auswahl eines Werkstücks sind neben dem Umlaufdurchmesser auch die Spannmöglichkeiten, die Werkzeugpositionen und der verfügbare Verfahrweg zu berücksichtigen.
Kühlmittelversorgung und Schmierung
Eine Kühlmitteleinheit versorgt den Bearbeitungsbereich. Die Zentralschmierung ergänzt die Maschine für den laufenden Betrieb.
Reproduzierbare Ergebnisse setzen eine sorgfältige Einrichtung voraus: Werkstückspannung, Werkzeuge, Schnittdaten und CNC-Programm müssen aufeinander abgestimmt sein.
Technische Daten
| Merkmal | Wert |
|---|---|
| Modell | HOLZMANN CD3275ECO_400V |
| Steuerung | Siemens 808D Advanced |
| Hauptmotorleistung | 3,7 kW |
| Netzspannung | 400 V / 50 Hz |
| Spitzenweite | 750 mm |
| Spitzenhöhe | 160 mm |
| Max. Umlaufdurchmesser über Bett | 320 mm |
| Max. Umlaufdurchmesser über Querschlitten | 150 mm |
| Spindeldrehzahl | 150–2.500 min⁻¹ |
| Spindelbohrung | 56 mm |
| Spindelaufnahme | A2-5 |
| Spindelkonus | MK5 |
| Dreibackenfutter | Ø 160 mm, manuell |
| Verfahrweg X-Achse | 170 mm |
| Verfahrweg Z-Achse | 600 mm |
| Eilgang X / Z | 3 / 6 m/min |
| Werkzeugplätze | 6 |
| Max. Werkzeugaufnahme | 16 × 16 mm |
| Reitstockkonus | MK3 |
| Pinolenweg | 120 mm |
| Kühlmitteltank | 30 l |
| Kühlmittelpumpe | 210 W |
| Zentralschmierung, Tankvolumen | 2 l |
| Pumpe der Zentralschmierung | 100 W |
| Aufstellmaß | 2.100 × 1.120 × 1.750 mm |
| Nettogewicht | 1.050 kg |
| EAN | 9120132140632 |
Ausstattung
- HOLZMANN CD3275ECO_400V CNC-Drehmaschine
- Siemens 808D Advanced Steuerung
- 6-fach-Werkzeughalter
- Manuelles Dreibackenfutter

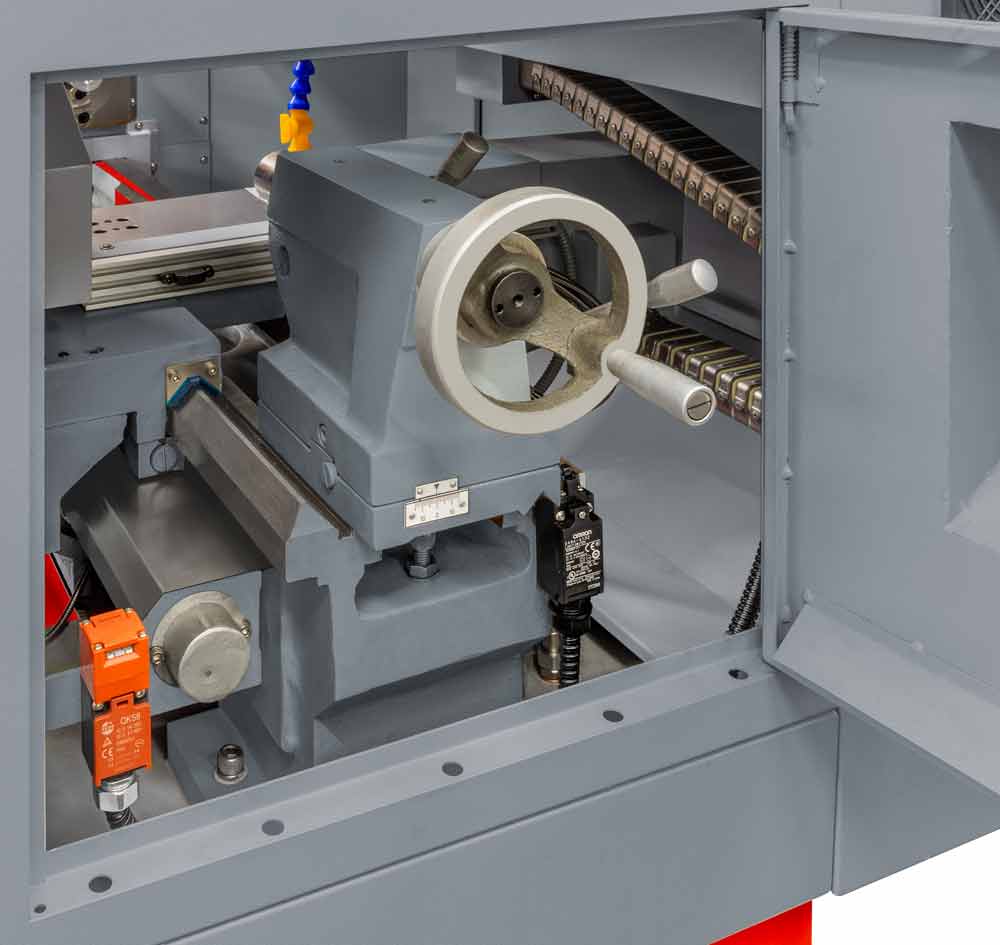

- Manueller Reitstock
- Kühlmitteleinheit
- Zentralschmierung
Häufige Fragen zur HOLZMANN CD3275ECO
Ist eine deutsche Bedienoberfläche erhältlich?
Ja, ein deutsches Sprachpaket ist auf Anfrage erhältlich. Vorinstalliert ist ausschließlich Englisch.
Wird das Spannfutter hydraulisch betätigt?
Nein. Die CD3275ECO besitzt ein manuell gespanntes Dreibackenfutter.
Sind 750 mm Spitzenweite auch 750 mm Bearbeitungslänge?
Die tatsächlich nutzbare Bearbeitungslänge hängt von Spannung, Werkzeugen, Reitstockposition und Verfahrwegen ab. Die Spitzenweite allein beschreibt nicht den vollständigen Bearbeitungsraum.
Was ist bei der Aufstellung einzuplanen?
Neben der Stellfläche werden Bedien- und Wartungsräume benötigt. Transportweg und Boden müssen für das Maschinengewicht geeignet sein.
