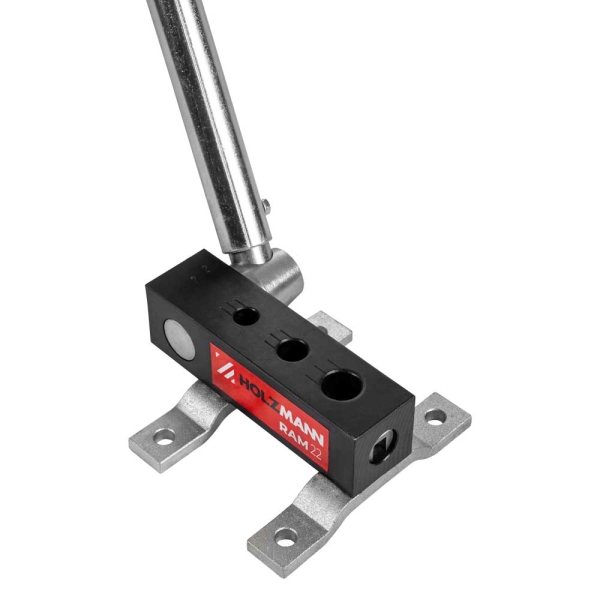

HOLZMANN RAM22 Rohrausklinkmaschine für 15, 18 und 22 mm Rohrdurchmesser

Die HOLZMANN RAM22 Rohrausklinkmaschine ermöglicht das manuelle Ausklinken kleiner Rohrdurchmesser zur Vorbereitung von T- und Doppeleckschweißverbindungen. Sie besitzt drei Ausklinköffnungen für 15, 18 und 22 mm und ist laut Hersteller für Rohre bis 3 mm Wandstärke ausgelegt.

Ein 910 mm langer Abzugshebel mit Exzenterübersetzung überträgt die Handkraft auf das Werkzeug. Die horizontale oder vertikale Montagemöglichkeit erlaubt eine Anpassung an den vorhandenen Werkstattplatz.

Die wichtigsten Vorteile

• Drei feste Rohrdurchmesser: 15, 18 und 22 mm
• Bis 3 mm Wandstärke laut Hersteller
• 910 mm langer Abzugshebel für die manuelle Bedienung
• Exzenterübersetzung zur Unterstützung der Kraftübertragung
• Horizontal oder vertikal montierbar
• 6,46 kg Nettogewicht laut aktuellem Datenblatt

Rohrenden für Schweißarbeiten vorbereiten

Durch das Ausklinken erhält das Rohrende eine Kontur für die anschließende Verbindung mit einem weiteren Rohr. Die RAM22 ergänzt damit einen Arbeitsplatz für kleinere Rohrkonstruktionen und Metallbauprojekte.

HOLZMANN nennt Gas-, Edelstahl-, NE- und Dampfrohre als Einsatzbereiche. Ob ein konkretes Rohr bearbeitet werden kann, hängt auch von Materialgüte und Festigkeit ab. Die maximale Wandstärke ist deshalb passend zum Werkstoff zu prüfen.

Manuelle Bedienung am festen Arbeitsplatz

Das Rohr wird in die passende Ausklinköffnung eingeführt und über den Abzugshebel bearbeitet. Laut Betriebsanleitung wird es anschließend herausgezogen, um 180° gedreht und erneut ausgeklinkt.

Die RAM22 muss sicher auf einer geeigneten Werkbank, einem Arbeitstisch oder an einer soliden Wand befestigt werden. Für Hebelbewegung und Rohrlänge ist ausreichend Freiraum vorzusehen.

Technische Daten

Lieferumfang

• HOLZMANN RAM22 Rohrausklinkmaschine
• Abzugshebel
• Betriebsanleitung

Häufige Fragen

Können alle Durchmesser zwischen 15 und 22 mm bearbeitet werden?

Die RAM22 besitzt drei feste Ausklinköffnungen für 15, 18 und 22 mm. Ein stufenloser Durchmesserbereich ist nicht angegeben.

Benötigt die Maschine einen Stromanschluss?

Nein, sie wird manuell über den Abzugshebel betätigt.

Kann die RAM22 vertikal montiert werden?

Ja, der Hersteller nennt sowohl horizontale als auch vertikale Montagemöglichkeiten.

Wird die Rohrverbindung direkt verschweißt?

Die RAM22 bereitet die Rohrenden durch Ausklinken vor. Das Schweißen erfolgt in einem separaten Arbeitsschritt.
